自吸泵報價電話：021-57648032，上海邦泉泵業制造有限公司
自吸泵型號ZW250-400-50（250ZW400-50），流量400m3/h，揚程50M，轉速度1450r/min，自吸高度5M，功率90KW。
邦泉自吸排污泵/污水自吸泵常用型號
25ZW8-15、25ZW8-30、32ZW5-20、32ZW10-20、32ZW9-30、40ZW10-20、40ZW20-15、40ZW15-30、50ZW20-12、50ZW20-15、50ZW10-20、50ZW15-30、50ZW18-20、50ZW20-35、50ZW25-30、50ZW20-40、50ZW20-50、65ZW20-14、65ZW15-20、65ZW30-18、65ZW30-18、65ZW25-30、65ZW25-40、65ZW40-25、65ZW30-50、65ZW65-25、65ZW25-50、80ZW40-16、80ZW50-20、80ZW40-25、80ZW25-40、80ZW65-25、80ZW50-30、80ZW80-20、80ZW80-20、80ZW80-35、80ZW40-40、80ZW-40-50、80ZW80-45、80ZW50-60、100ZW100-15、100ZW80-20、100ZW100-20、100ZW80-28、100ZW100-30、100ZW80-45、100ZW80-60、100ZW80-80、125ZW120-20、125ZW160-18、150ZW180-14、150ZW150-20、150ZW200-20、150ZW180-20、150ZW160-30、150ZW180-38、150ZW150-45、200ZW280-14、200ZW280-18、200ZW280-20、200ZW280-28、200ZW250-40、200ZW300-50、250ZW420-20、250ZW400-30、250ZW400-50、250ZW800-14、300ZW800-20、350ZW1400-15、350ZW1200-19、400ZW1600-15、400ZW1400-20、400ZW2000-15、400ZW1600-20、450ZW2200-10

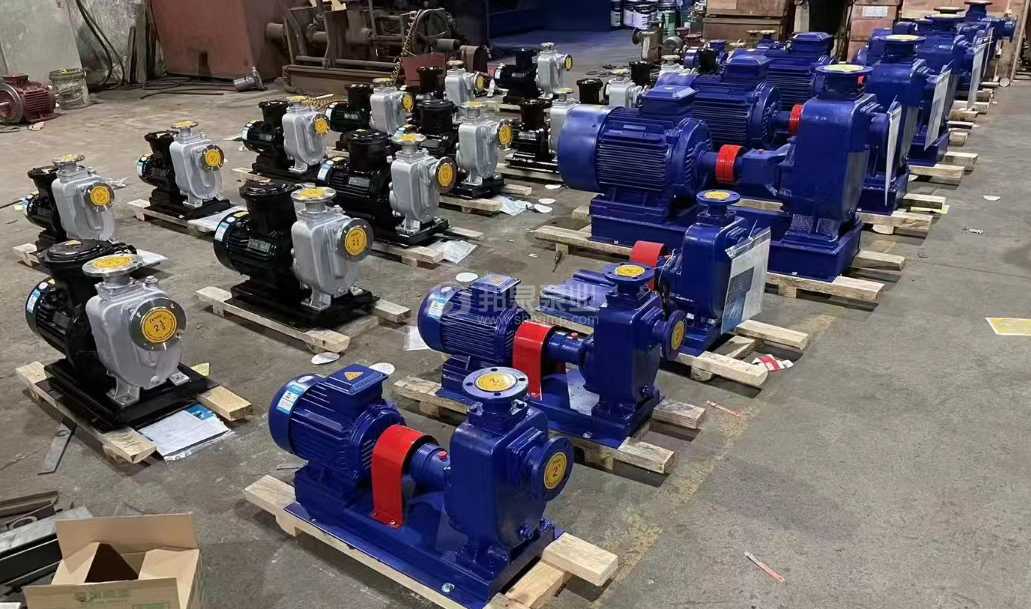

邦泉的ZW自吸污水泵（污水自吸泵）集自吸和無堵塞排污于一身，既可像一般清水自吸泵那樣不需裝底閥，不需引灌水、又可抽吸含有大顆粒固體塊、長纖維的污物、沉淀物廢礦雜質、糞便處理及一切工程污水物，減輕工人的勞動強度，而且使用、移動、安裝方便、極少維修、性能穩定。
ZW自吸式排污泵使用范圍
①環境溫度≤45℃，介質溫度≤60℃。
②介質PH值鑄鐵泵為6～9，不銹鋼泵為1～14。
③通過顆粒直徑可達為泵口徑的60%，纖維長度為口徑的5倍。
④介質中雜質總重量不超過介質總重量的15%，介質比重不超過1240千克/立方米。
泵的結構及工作原理:
污水自吸泵具體性能參數表：
|
自吸污水泵型號 |
口徑 |
流量 |
揚程 |
功率 |
吸程 |
轉速 |
|
|
進口 |
出口 |
(m3/h) |
(m) |
(KW) |
(m) |
(r/min) |
|
|
ZW25-8-15 |
25 |
25 |
8 |
15 |
1.5 |
5.5 |
2900 |
|
ZW25-8-30 |
25 |
25 |
8 |
30 |
3 |
5.5 |
2900 |
|
ZW32-5-20 |
32 |
25 |
5 |
20 |
2.2 |
5.5 |
2900 |
|
ZW32-10-20 |
32 |
25 |
10 |
20 |
2.2 |
5.5 |
2900 |
|
ZW32-9-30 |
32 |
25 |
9 |
30 |
3 |
5.5 |
2900 |
|
ZW40-10-20 |
40 |
32 |
10 |
20 |
2.2 |
5.5 |
2900 |
|
ZW40-20-15 |
40 |
32 |
20 |
15 |
2.2 |
5.5 |
2900 |
|
ZW40-15-30 |
40 |
32 |
15 |
30 |
3 |
5.5 |
2900 |
|
ZW50-10-20 |
50 |
40 |
10 |
20 |
2.2 |
5.5 |
2900 |
|
ZW50-20-12 |
50 |
40 |
20 |
12 |
2.2 |
5.5 |
2900 |
|
ZW50-15-30 |
50 |
40 |
15 |
30 |
3 |
5.5 |
2900 |
|
ZW50-18-20 |
50 |
40 |
18 |
20 |
3 |
5.5 |
2900 |
|
ZW50-20-35 |
50 |
40 |
20 |
35 |
5.5 |
5.5 |
2900 |
|
ZW50-25-30 |
50 |
40 |
25 |
30 |
5.5 |
5.5 |
2900 |
|
ZW50-20-40 |
50 |
40 |
20 |
40 |
7.5 |
5.5 |
2900 |
|
ZW50-20-50 |
50 |
40 |
20 |
50 |
11 |
5.5 |
2900 |
|
ZW65-30-18 |
65 |
50 |
30 |
18 |
4 |
5.5 |
2900 |
|
ZW65-30-18 |
65 |
50 |
30 |
18 |
4 |
5.5 |
1450 |
|
ZW65-25-30 |
65 |
50 |
25 |
30 |
5.5 |
5.5 |
2900 |
|
ZW65-25-40 |
65 |
50 |
25 |
40 |
7.5 |
5.5 |
2900 |
|
ZW65-40-25 |
65 |
50 |
40 |
25 |
7.5 |
5.5 |
1450 |
|
ZW65-50-30 |
65 |
50 |
50 |
30 |
7.5 |
5.5 |
2900 |
|
ZW65-65-25 |
65 |
50 |
65 |
25 |
7.5 |
5.5 |
2900 |
|
ZW65-25-50 |
65 |
50 |
25 |
50 |
11 |
5.5 |
2900 |
|
ZW80-40-16 |
80 |
65 |
40 |
16 |
4 |
5.0 |
2900 |
|
ZW80-40-16 |
80 |
65 |
40 |
16 |
4 |
5.0 |
1450 |
|
ZW80-50-20 |
80 |
65 |
50 |
20 |
5.5 |
5.0 |
1450 |
|
ZW80-40-25 |
80 |
65 |
40 |
25 |
7.5 |
5.5 |
1450 |
|
ZW80-25-40 |
80 |
65 |
25 |
40 |
7.5 |
5.5 |
2900 |
|
ZW80-65-25 |
80 |
65 |
65 |
25 |
7.5 |
5.5 |
2900 |
|
ZW80-80-20 |
80 |
65 |
80 |
35 |
7.5 |
5.5 |
1450 |
|
ZW80-80-35 |
80 |
65 |
80 |
35 |
15 |
5.5 |
2900 |
|
ZW80-40-50 |
80 |
65 |
40 |
50 |
18.5 |
5.5 |
1450 |
|
ZW80-50-60 |
80 |
65 |
50 |
60 |
22 |
5.0 |
2900 |
|
ZW100-100-15 |
100 |
80 |
100 |
15 |
7.5 |
5.5 |
1450 |
|
ZW100-80-20 |
100 |
80 |
80 |
20 |
7.5 |
5.5 |
1450 |
|
ZW100-100-20 |
100 |
80 |
100 |
20 |
11 |
5.5 |
1450 |
|
ZW100-100-30 |
100 |
80 |
100 |
30 |
22 |
5.5 |
1450 |
|
ZW100-80-45 |
100 |
80 |
80 |
45 |
30 |
5.5 |
2900 |
|
ZW100-80-60 |
100 |
80 |
80 |
60 |
37 |
5.5 |
2900 |
|
ZW100-80-80 |
100 |
80 |
80 |
80 |
45 |
5.5 |
2900 |
|
ZW125-120-20 |
125 |
100 |
120 |
20 |
15 |
5.5 |
1450 |
|
ZW150-180-14 |
150 |
125 |
180 |
14 |
15 |
5.5 |
1450 |
|
ZW150-150-20 |
150 |
125 |
150 |
20 |
15 |
5.5 |
1450 |
|
ZW150-200-15 |
150 |
125 |
200 |
15 |
18.5 |
5.5 |
1450 |
|
ZW150-200-20 |
150 |
125 |
200 |
20 |
22 |
5.5 |
1450 |
|
ZW150-180-20 |
150 |
125 |
180 |
20 |
22 |
5.0 |
1450 |
|
ZW150-160-30 |
150 |
125 |
160 |
30 |
30 |
5.0 |
1450 |
|
ZW150-180-30 |
150 |
125 |
180 |
30 |
37 |
5.0 |
1450 |
|
ZW150-180-38 |
150 |
125 |
180 |
38 |
55 |
5.5 |
1450 |
|
ZW150-150-45 |
150 |
125 |
150 |
45 |
55 |
5.5 |
1450 |
|
ZW200-280-14 |
200 |
150 |
280 |
14 |
22 |
5.0 |
1450 |
|
ZW200-280-20 |
200 |
150 |
280 |
20 |
37 |
5.0 |
1450 |
|
ZW200-300-25 |
200 |
150 |
300 |
25 |
45 |
5.0 |
1450 |
|
ZW200-280-28 |
200 |
150 |
280 |
28 |
55 |
5.2 |
1450 |
|
ZW250-420-20 |
250 |
200 |
420 |
20 |
55 |
4.5 |
1450 |
|
ZW300-800-14 |
300 |
250 |
800 |
14 |
55 |
4.5 |
1450 |
ZW自吸式排污泵維護和拆裝：
該泵的特點是結構簡單可靠，經久耐用。在泵正常情況下，一般不需要經常拆幵保養。當發現故障后隨時給予排除即可。
1.維護該泵時應注意幾個主要部位:
a.滾動軸承：當泵*運行后，軸承磨損到一定程度時，須進行更換。
b.前密封環、后密封環：當密封環磨損到一定程度時，須進行更換。
c.機械密封：機械密封在不漏液的情況下，一般不應拆幵檢查。若軸承體下端泄漏口處產生嚴重泄漏時，則應對機械密封進行拆檢。裝拆機械密封時，必須輕取輕放，注意配合面的清潔，保護好靜環和動環的鏡面，嚴禁敲擊碰撞。因機械密封而產生泄漏的原因主要是摩擦付鏡面拉毛所至。其修復辦法，可對磨擦付端面進行研磨使恢復鏡面。機械密封產生泄漏的另一原因是"O"'形橡膠密封圈（或緩沖墊）安裝不當、或者變形老化所至。此時則需調整或更換"O'形密封圈進行重新裝配。
2.自吸泵拆裝順序：
a.拆下電動機或脫出聯軸器。
b.拆出軸承體總成，檢查葉輪和前口環的徑向間隙，檢查葉輪螺母有無松動。
c.拆下葉輪螺母，拉出葉輪，檢査葉輪和后密封環的徑向間隙。
d.松出機械密封的緊定螵釘，拉出機械密封的動環部分，檢查動、靜環端面的貼合情況，檢查“O"形密封圈〔或緩沖墊）的密封情況。
e.旋出聯軸器的緊定螺母，拉出聯軸器。
f.拆下軸承端蓋,拆出泵軸和軸承。
g.安裝時以相反順序進行裝配即可。
自吸泵常見故障與排除方法：
|
故障 |
產生原因 |
排除方法 |
|
水泵不出 |
1.泵殼內未加儲液或儲液不足 2.吸入管路漏氣 3.轉速太低 4.吸程太高或吸入管路過長 5.機械密封泄漏量過大 6.吸入管路氣體不能從出口排出 |
1.加足儲液 2.檢查并排除漏氣現象 3.調整轉速 4.降低吸程或縮短吸入管路 5.修復或更換 6.使之排出 |
|
雜音和振動較大 |
1.底腳不穩 2.泵軸彎曲 3.汽蝕現象 4.軸承磨損嚴重 5.進口管路內有雜物 6.泵與電動機兩者主軸不同心 |
1.加固 2.更換或校正 3.調整工況 4.更換 5.滴除雜物 6.調整同軸度 |
|
出水量不足 |
1.葉輪流道與吸入管被堵塞 1.葉輪或葉輪密封磨損嚴重 3.功率不足或轉速太低 |
1.排除堵塞物 2.更換口環 3.加足功率、調至額定轉速 |
|
軸功率消耗過大 |
1.流置過大 2.轉速太高 3.泵軸彎曲或葉輪卡碰 4.泵內流道堵塞或被卡住 |
1.升高出口壓力 2.適當降低 3.更換或校正 4.排除堵塞物 |
